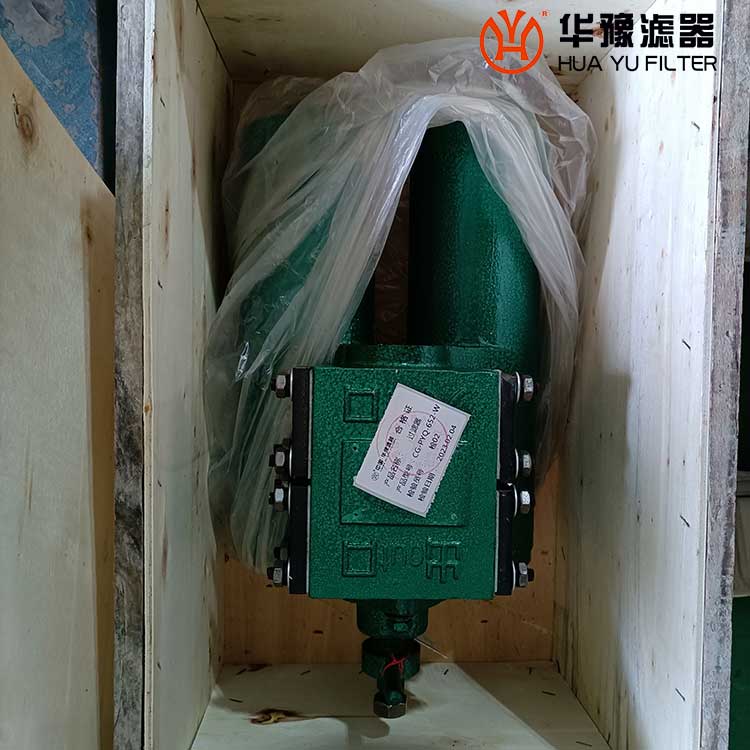

廠家供應 CG-PYQ-652-W 過濾器

產品介紹：

過濾器待處理的水由入水口進入機體，水中的雜質沉積在不銹鋼濾網上，由此產生壓差。通過壓差開關監測進出水口壓差變化，當壓差達到設定值時，電控器給水力 控制閥,驅動電機信號，引發下列動作：電動機帶動刷子旋轉，對濾芯進行清洗，同時控制閥打開進行排污，整個清洗過程只需持續數十秒鐘，當清洗結束時，關閉 控制閥，電機停止轉動，系統恢復至其初始狀態，開始進入下一個過濾工序。
        設備安裝后，由技術人員進行調試，設定過濾時間和清洗轉換時間，待處理的水由入水口進入機體，過濾器開始正常工作，當達到預設清洗時間時，電控器給水力控 制閥、驅動電機信號，引發下列動作：電動機帶動刷子旋轉，對濾芯進行清洗，同時控制閥打開進行排污，整個清洗過程只需持續數十秒鐘，當清洗結束時，關閉控 制閥，電機停止轉動，系統恢復至其初始狀態，開始進入下一個過濾工序。  
        過濾器的殼體內部主要由粗濾網、細濾網、吸污管，不銹鋼刷或不銹鋼吸嘴、密封圈、防腐涂層、轉動軸等組成。

安裝步驟

1、安裝回油過濾器安裝連接方便，簡化系統管路：本過濾器直接安裝在油箱蓋板上，過濾器濾頭露在油箱外，回油筒體浸入油箱內，進油口設有管式與法蘭式連接，從而簡化了系統管路，使系統布置較為緊湊，安裝連接更方便。

2、安裝回油過濾器設置濾芯污染發訊器，油路旁通閥，提高液壓系統的可靠性：當濾芯被污染物堵塞或系統液溫過低，流量脈動等因素造成進油壓力為 0.35MPa時，發訊裝置便發出訊號指示。應及時更換濾芯或提高油液溫度。如此時不能馬上停機處理這些故障時，設在濾芯下部的旁通閥自動開啟工作時（旁 通閥開啟壓力為0.4MPa），以保護過濾器及液壓系統正常工作。
